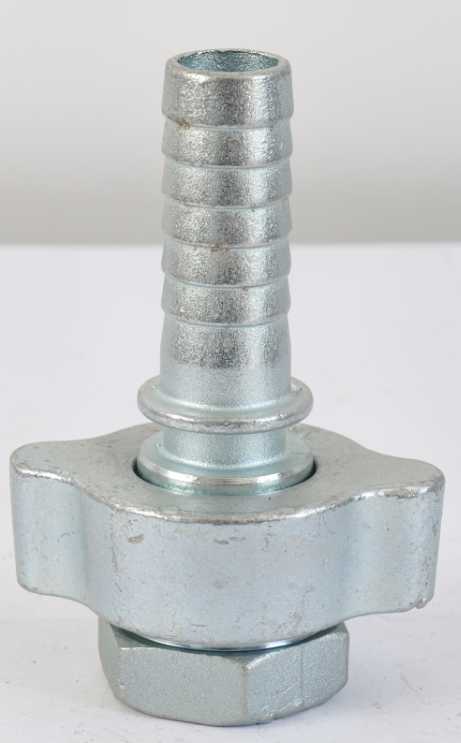

Hvad gør jordforbindelseskoblinger essentielle for højtrykssystemer?
2025-11-17
Tekniske specifikationer: Præcisionsmål
Tabel 1: Dimensionsstandarder
| Parameter | Type A (Lab/Pharma) | Type B (industriel) | Test certificeringer |
|---|---|---|---|
| Tilslutningsstørrelsesområde | 1/4" til 2" | 1/2" til 6" | PED 2014/68/EU |
| Max driftstryk | 5.000 psi | 10.000 psi | ASME B16.5 Klasse 2500 |
| Overfladefinish (Ra) | ≤ 0,2 μm (spejl) | 2,5 - 4,5 μm | ISO 4288888 |
| Tilspidsende vinkel | 1:10 ± 0,03° | 1:10 ± 0,05° | DIN 2971/BS 7786 |
| Materiale muligheder | 316L rustfrit / legering 20 | Inconel 625 / Monel | ASTM A182 / A276 kompatibel |
| Miljø | Temperaturområde | Vakuumforsegling (Torr) | Cykeltolerance | Gennemsnitlig tid mellem fiasko |
|---|---|---|---|---|
| Cykeltolerance | Fuld tætningsintegritet | 1x10-9 | 20.000 cyklusser | 10 år |
| Høj temperatur (540°C) | Ingen deformation | 1x10-7 | 12.500 cyklusser | 8 år |
| Ætsende (H2S Cl-) | Ingen pitting | 1x10-8 | 15.000 cyklusser | 15 år |
Operationelle fordele i forhold til alternativer
1.Nul-tilladelsessegling
Præcis overlappede 1:10 tilspidsninger eliminerer eksplosive dekompressionsfarer.
2. Termisk kompensation
Differentielle ekspansionshastigheder tilpasset uden tilspænding af bolte.
3. Reduktion af dødvolumen
80 % mindre indre hulrumsvolumen i forhold til fittings med ansigtsforsegling forhindrer prøveindfangning i HPLC-systemer.
4.Installationseffektivitet
Håndtæt indgreb sikrer forbindelser, der kun kræver et drejningsmoment på 6-8 ft-lbs.
Jordledskobling: Tekniske ofte stillede spørgsmål:
Q: Hvor ofte skaljordforbindelseskoblingerblive lappet igen?
A: Under standardservice: Laboratoriemiljøer: Hver 18. måned (eller 1.000 afbrydelser) Procesrør: 5-års intervaller med inspektion af farvestofpenetrant Indikatorer, der kræver service: Synlige støjmærker >0,5 µm dybde
Q: Kanjordforbindelseskoblingudskifte swagelok fittings i flydende iltsystemer?
A: Kun type A-spejlbehandlede koblinger, der er klassificeret til LOX-service: Bestå iltkompatibilitetstest i henhold til ASTM G124Brug kun forniklede kroppe for at forhindre galning. Renset i henhold til IEST-STD-CC1246 Klasse 10-protokoller. Spørgsmål: Hvad er det korrekte installationsmoment?
A: Følg denne sekvens: Stram med hånden, indtil kontaktkraften er modstandsdygtig. Påfør 1/6 omgang med en reservenøgle (maks. 8 ft-lbs for 1" kobling) Marker positionen med malerpen; yderligere drejninger fremkalder mikro-galning
